特有技術

在硫酸的生產過程中，會向環境中排放酸性且有毒的氣體，主要包括二氧化硫(SO₂)、三氧化硫(SO₃)和硫酸霧。這些氣體在大氣中不僅污染環境，還會對人體健康造成負面影響。依據《石油化工可燃氣體和有毒氣體檢測報警設計標準》(GB/T50493-2019)這一國家標準，自2020年起，我國對石油工業排放的有毒酸性氣體實施了嚴格的檢測標準。硫酸工業作為石油化工領域的一部分其可燃氣體和有毒氣體的檢測也應遵循這一標準的相關要求。此外，為減輕硫酸生產對環境的污染，中國已實施《硫酸行業污染物排放標準》(GB26132-2010)，對硫酸行業的酸性氣體及有毒污染物排放提出了嚴格要求。這些要求包括對二氧化硫(SO₂)、硫酸霧等污染物的排放限值，以及對企業邊界大氣污染物無組織排放限值的規定。新建硫酸裝置的SO2氣體最高允許排放濃度為400mg/m³，這一標準相較于以往有了顯著降低，旨在減少環境污染。不僅新建企業需達到此標準，現有企業也需通過技術改造和升級，逐步達到并維持這一排放標準。環保部門還會定期監測企業的酸性有毒氣體排放，確保其符合標準。然而，在酸生產中的轉化率分析過程中，會外泄大量酸性有毒氣體。世界衛生組織下屬的國際癌癥研究中心(IARC)已將硫酸歸類為G1類致癌物質，即直接判定為極度危害介質。因此，在進行轉化率分析時，分析人員處于大量酸霧環境中，這對身體健康極為危險，并存在致癌風險。據統計，一套裝置全年分段轉化率分析時向環境中外泄約2800m³的酸性有毒氣體，這不僅污染了環境，也影響了企業的經濟效益。為解決上述問題，創新性地提出了一種新型LQ煙氣密閉取樣器。該設備能徹底解決傳統煙氣分析過程中大量酸性有毒氣體外泄的問題，不僅提高了數據分析的準確性和裝置的運行效率，同時也確保了裝置安全無污染的生產。

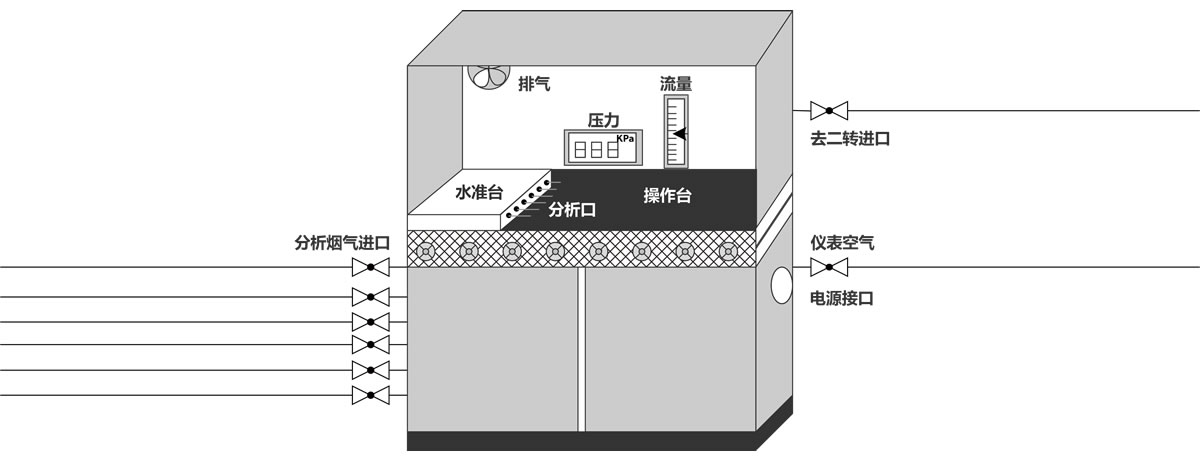

結構簡圖

硫酸裝置傳統煙氣分析過程

在傳統的煙氣分析流程中，實驗操作臺布滿了繁雜的管線設備的擺放缺乏合理性，導致實驗操作空間受限，這些問題對操作人員的分析工作造成了不利影響，并可能干擾實驗數據的準確性。此外，在取樣分析階段，常常會有大量酸性有毒氣體泄漏，這不僅對環境造成污染，還會腐蝕生產設備，并且長期暴露在這些氣體中可能對分析人員的健康構成嚴重威脅。

煙氣密閉取樣器特點

LQ煙氣密閉取樣器的實物圖和結構簡圖揭示了該設備主要由水準臺、排氣風扇、流量計、壓力表、分析口、操作臺以及分析煙氣進口等部件構成。其設計采用了擺裝式結構，能夠集中處理多達10路的分析煙氣，滿足硫磺制酸煙氣制酸、硫鐵礦制酸等多種分析需求。該裝置結構緊湊、布局合理，便于安裝和維護。關鍵部件多采用耐腐蝕材料如304或316不銹鋼制成，確保了在酸性氣體環境中長期穩定運行。得益于其結構特點，該取樣器可安裝在轉化器0米的任意位置，便于分析人員操作。此外，其內部循環置換功能實現了分析過程中無酸性有毒氣體(SO₂/SO₃)排放，不僅改善了工業環境，還為分析人員提供了更為舒適的取樣分析環境。

技術參數

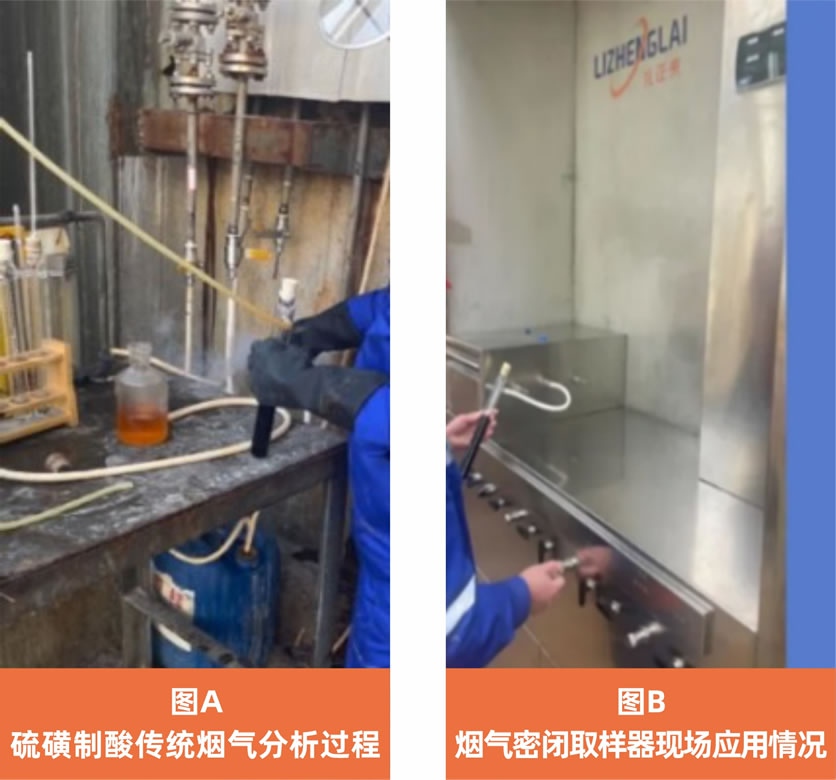

如圖A所示，傳統的煙氣分析流程缺乏精確可控的流量和壓力條件，這通常導致分析人員無法獲得準確的分析結果，并且存在大量酸性有毒氣體的泄漏問題，這對分析人員的健康構成了嚴重威脅。相比之下，圖B展示了LQ煙氣密閉取樣器如何徹底解決硫酸裝置煙氣分析過程中氣體無組織泄漏的問題。據估計，該裝置在使用過程中能夠減少一套硫酸裝置全年分段轉化率分析時向環境排放的酸性有毒氣體約2800立方米，相當于1.4噸硫酸/年。因此，該設備的運用將有效解決傳統煙氣分析流程中大量酸性有毒氣體泄漏、取樣管線堵塞以及環境污染等問題。LQ煙氣密閉取樣器專為轉化率分析設計，集成了取樣管線酸性有毒氣體回收、防堵管路、分析流量控制和精密調節功能，能夠縮短分析時間并減輕分析人員的工作負擔。此外，該取樣器還采用了分析流量精密調節技術，為分析人員提供了精確可控的流量，以確保獲得準確的測量結果，從而將總體分析效率提升約50%。





①將原本分散在設備各處的分析點集中到一個位置，以減少分析人員在設備區域移動時的安全風險。

②需要置換的煙氣從每個點集中收集后，返回至裝置二吸塔出口并進入尾氣處理系統，從而實現酸性氣體的零排放。

③煙氣的完全回收確保了分析人員工作環境不再存在酸性有毒氣體，顯著提升了分析人員的健康保護，并對改善環境空氣質量具有顯著意義。

④設備配備了精密的流量控制裝置，能夠根據需求調節取樣流量，為分析人員提供精確的樣品流量條件，確保分析結果的準確性。

⑤通過回收酸性有毒氣體和精確控制取樣流量等措施，實現了能源節約并減少了環境污染排放，這與綠色生產和可持續發展的理念相契合。

⑥LQ煙氣密閉取樣器擁有用戶友好的操作界面和控制系統，操作流程簡潔明了，有效降低了操作人員的工作強度和學習成本。

⑦LQ煙氣密閉取樣器的結構設計考慮了維護的便捷性，便于維修人員快速拆卸和更換損壞部件。

⑧LQ煙氣密閉取樣器配備了多種安全保護裝置，包括安全閥、泄壓閥、壓力表等，能夠實時監測取樣器的運行狀態和樣品狀態確保操作人員和設備的安全。

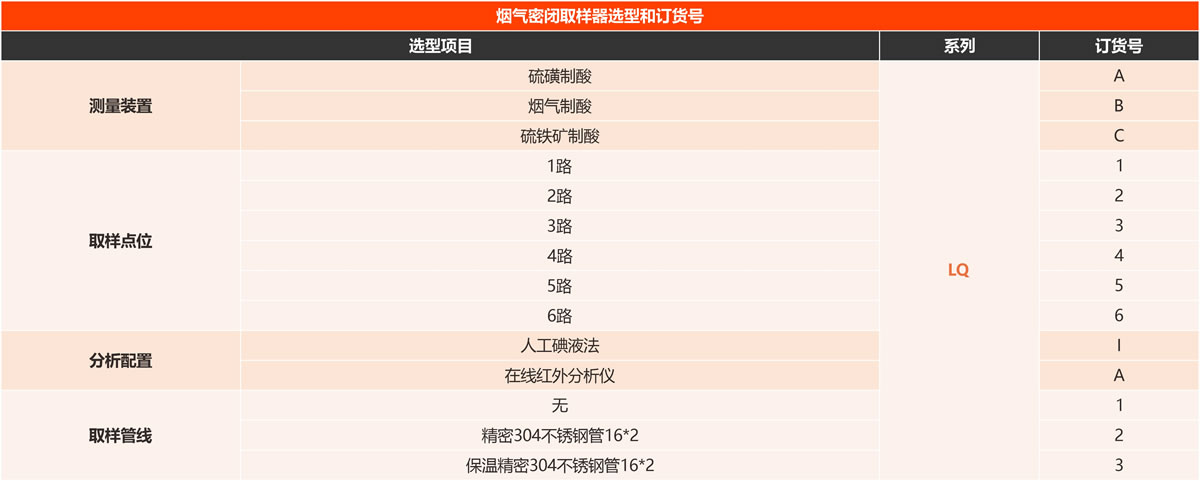

選型參數
